　　圖片顯示器——權限設置

　　權限設置

　　定義：該設置可以控制控件的顯現/隱藏狀態

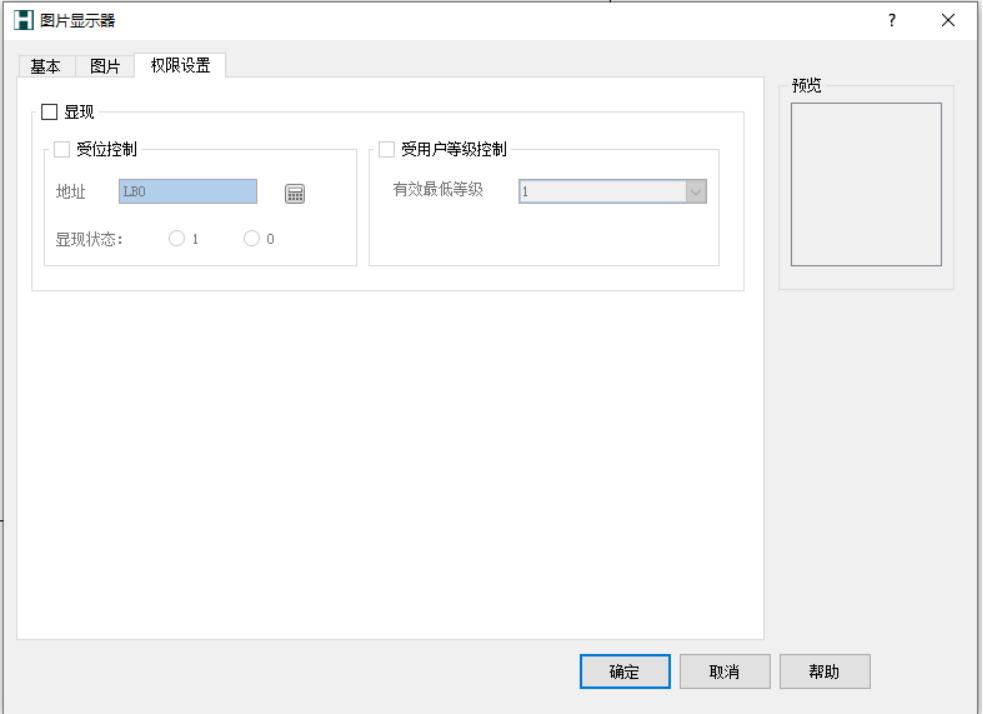

　　屬性圖

　　顯現：控制控件是否顯現/顯示出來，或者隱藏起來，分受位控制和受用戶等級控制兩種方式

　　受位控制：地址分內部地址和外部地址，分兩種控制情況

　　顯現狀態為1，當監控位地址為1/ON時控件顯示出來，為0/OFF時隱藏

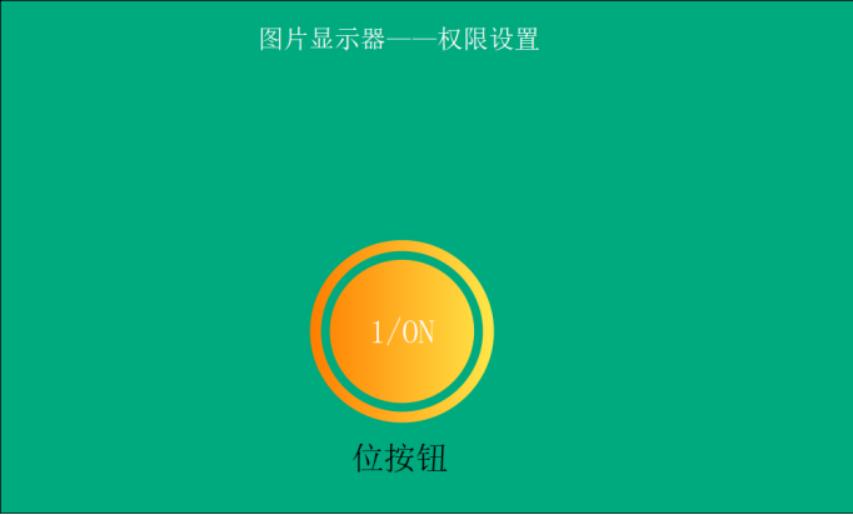

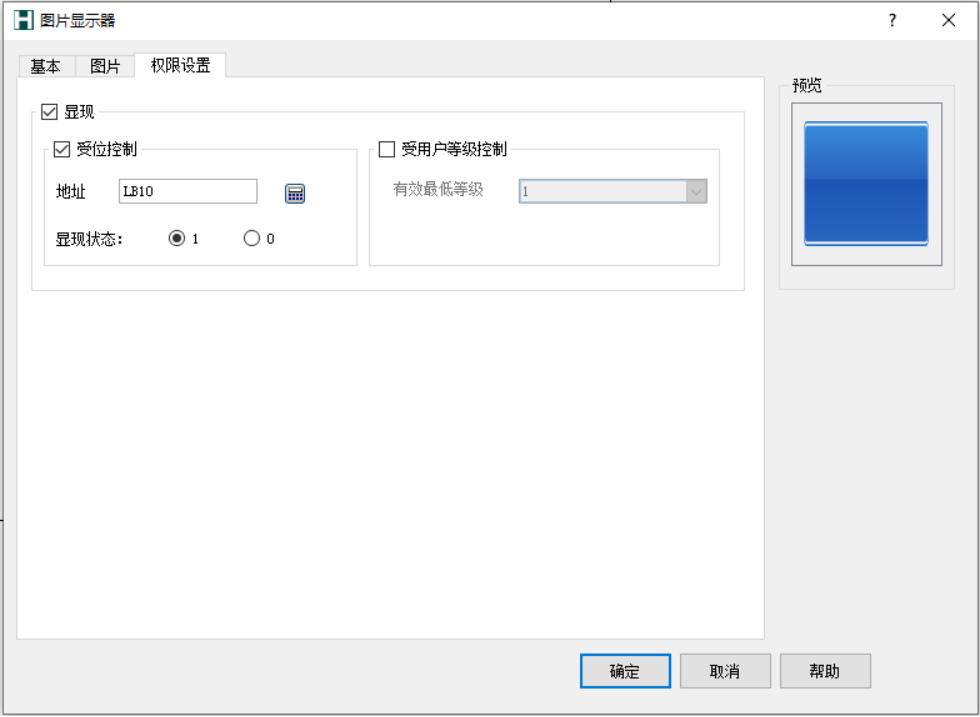

　　例如：在畫面上建一個開關位按鈕和一個圖片顯示器，控件顯現受位控制，地址為L(zhǎng)B10，顯現狀態為1，如圖

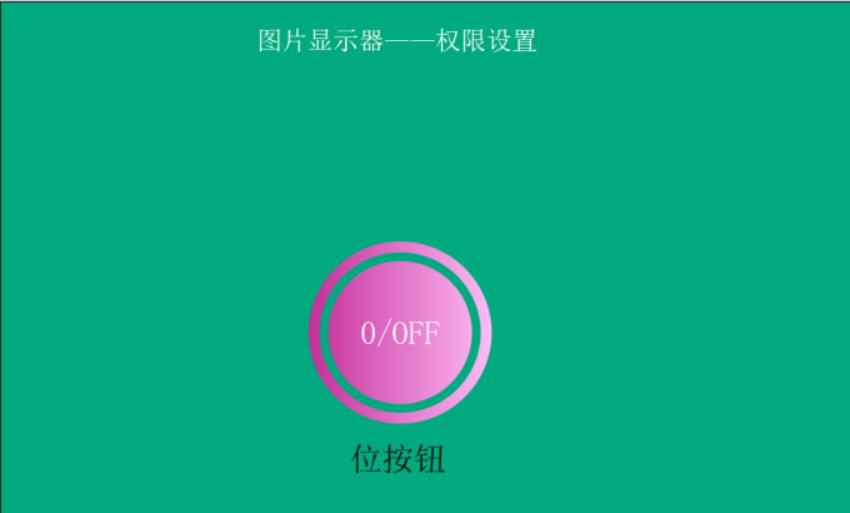

　　1、當位地址狀態為0/OFF時控件隱藏

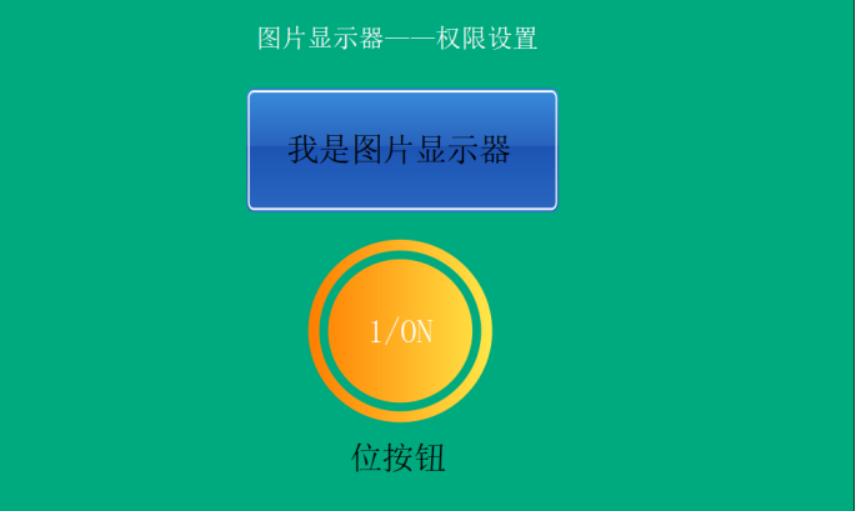

　　2、當位地址為1/ON時顯現

　　顯現狀態為0，當監控位地址為0/OFF時控件顯示出來，為1/OFF時隱藏

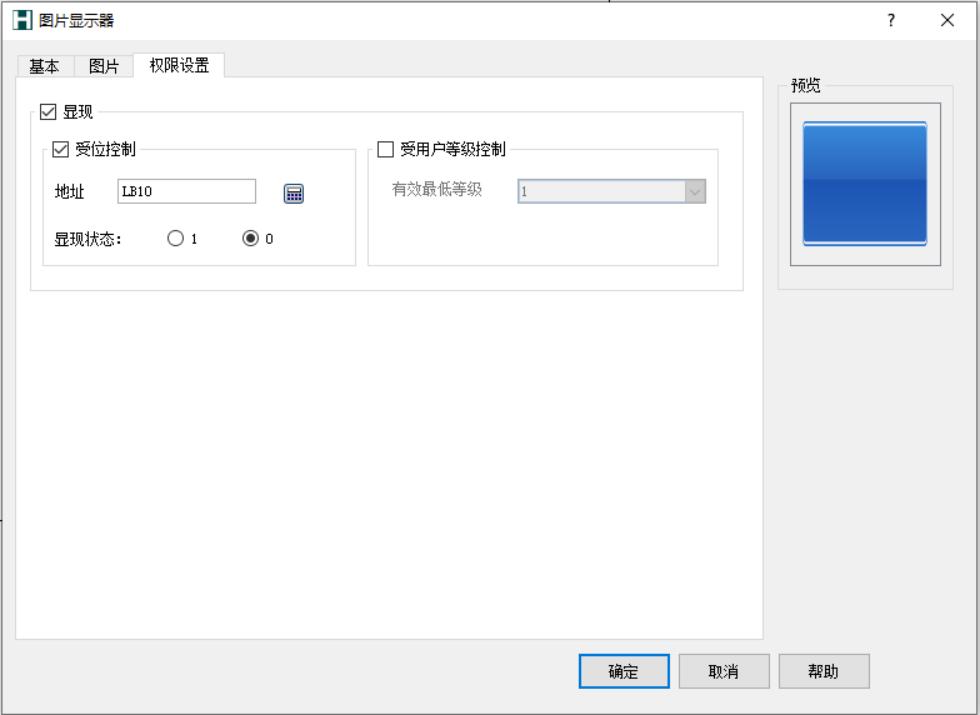

　　例如：在畫面上建一個開關位按鈕和一個圖片顯示器，控件顯現受位控制，地址為L(zhǎng)B10，顯現狀態為0，如圖

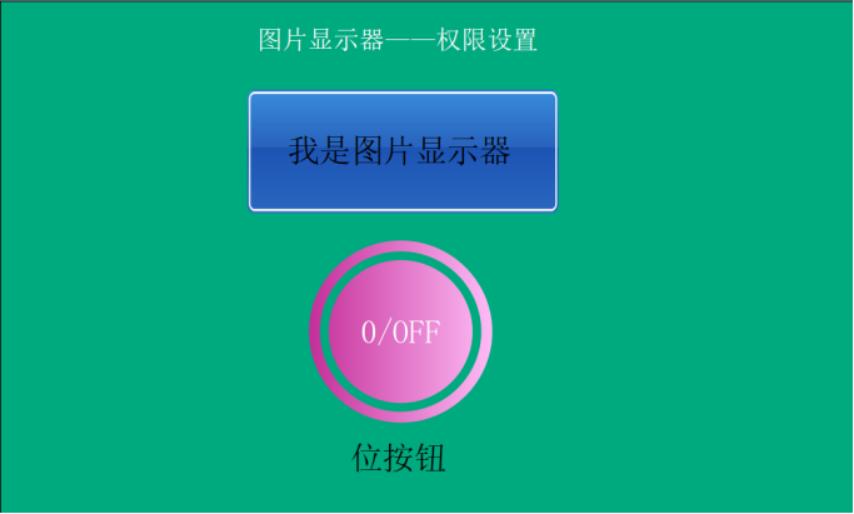

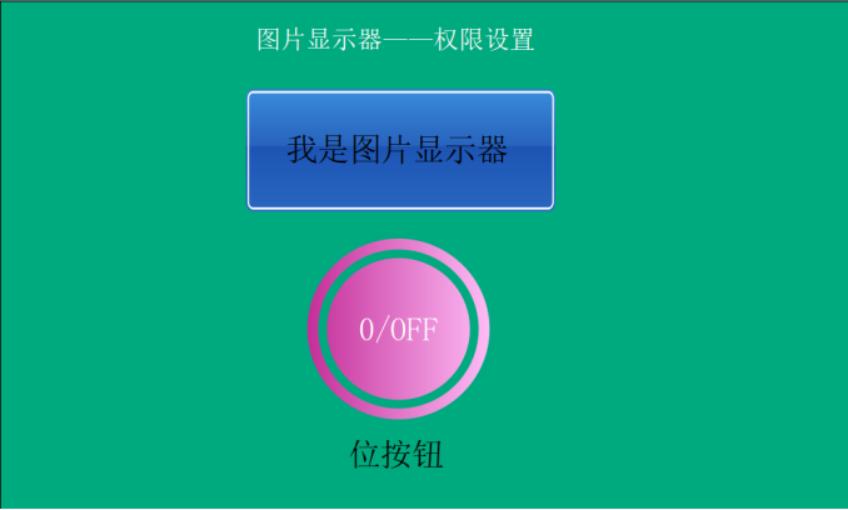

　　1、當位地址狀態為0/OFF時控件顯現

　　2、當位地址為1/ON時隱藏

　　受用戶等級控制：當當前用戶等級低于設置的有效最低等級時，控件隱藏

　　當當前用戶等級大于設置的有效最低等級時控件顯現出來

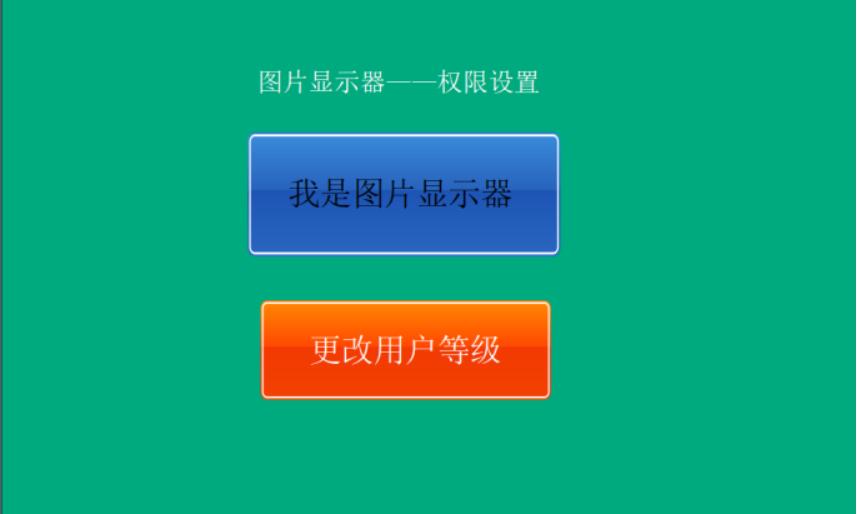

　　例如：在畫面上建一個圖片顯示器，顯現為受用戶等級控制且有效最低等級為4級，

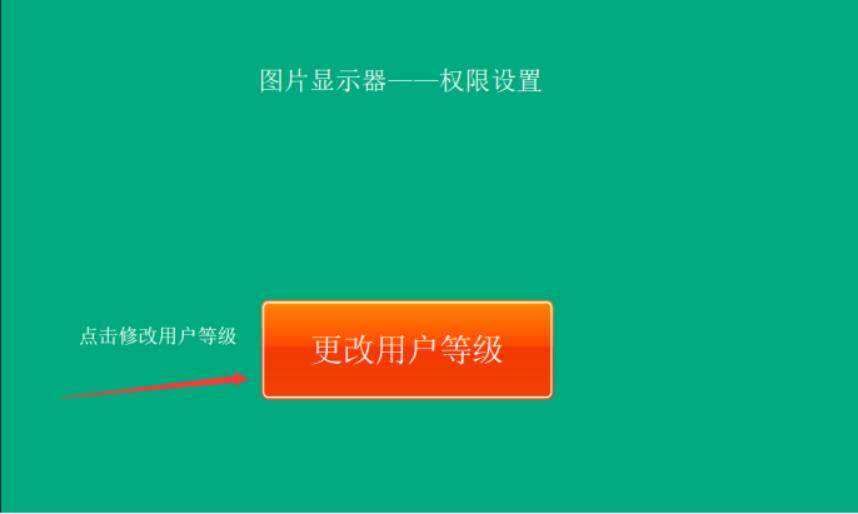

　　在建一個更改用戶等級功能按鈕，如圖

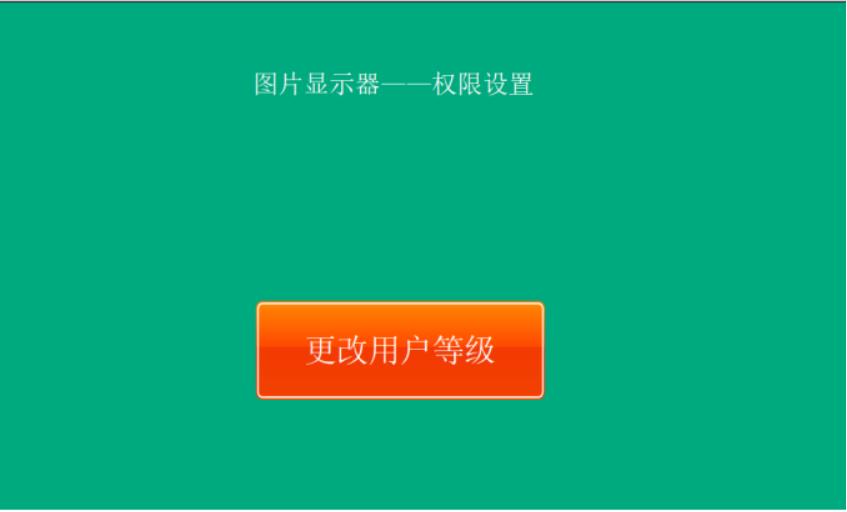

　　1、當前用戶等級小于設置的有效最低等級時控件隱藏

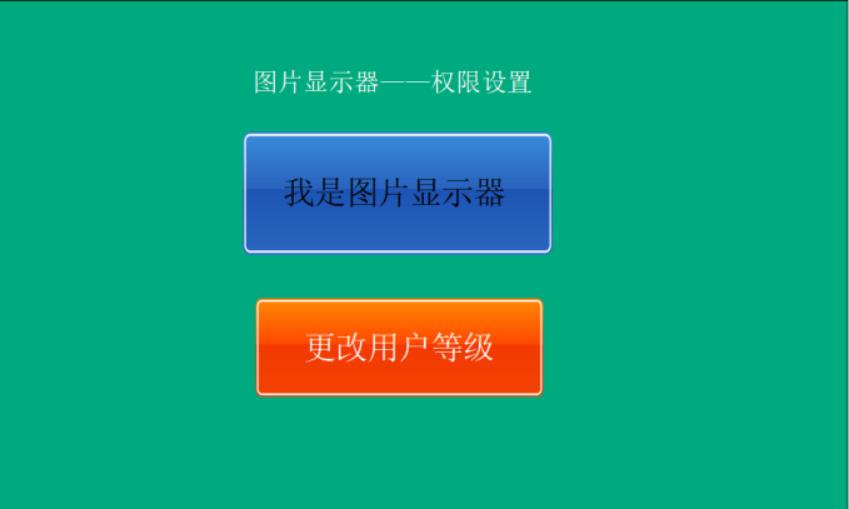

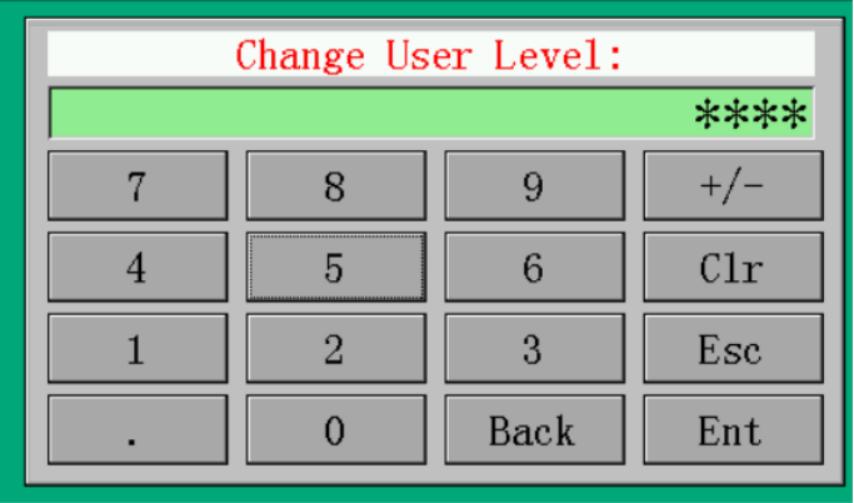

　　2、觸摸功能按鈕，將當前用戶等級設置為5級時控件顯現出來

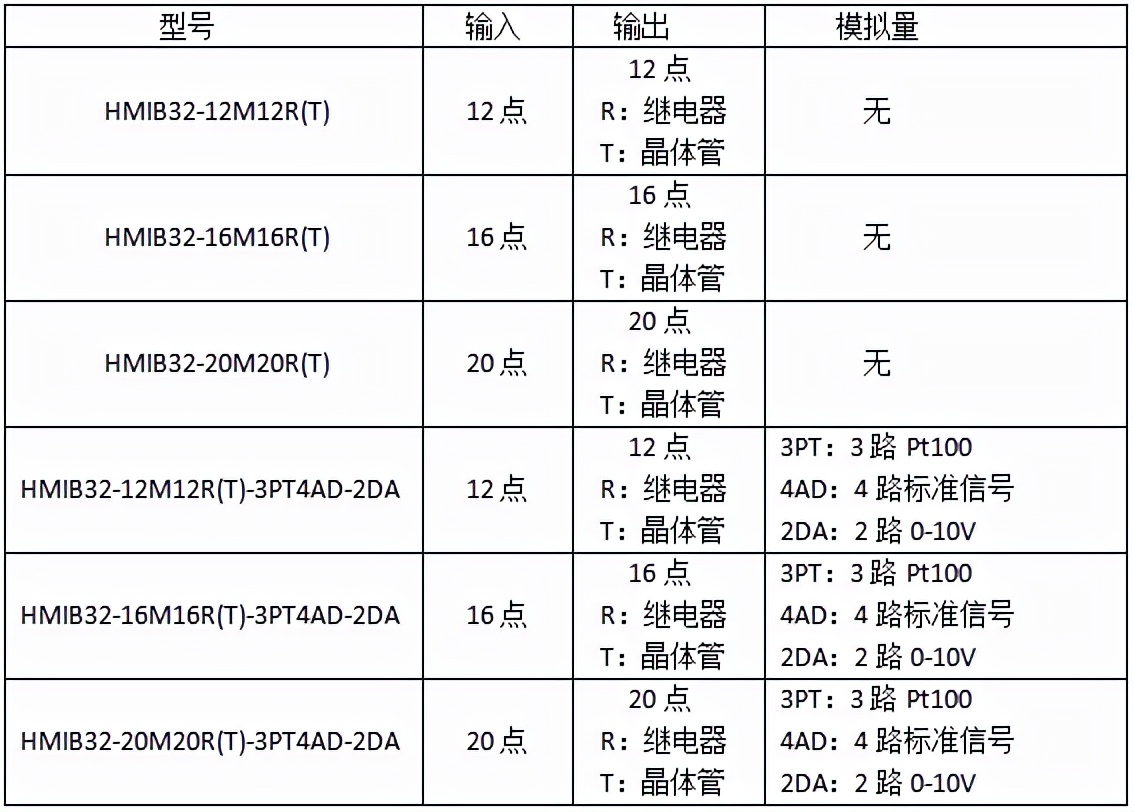

　　附：7寸HMIB32系列觸摸屏PLC一體機選型表

　　說明：

　　1、R(T) 繼電器或晶體管輸出，一臺中只能選擇一種，晶體管輸出的支持兩路高速脈沖。

　　2、PT 是指輸入溫度傳感器為Pt100

　　3、AD標準信號輸入(12位)，沒有特殊說明，標準型為0-20mA輸入

　　4、DA輸出(12位)，沒有特殊說明，標準型為0-10V輸出
